THIẾT BỊ KHẢO SÁT DÒNG ĐIỆN QUA DIODE – BỘ THÍ NGHIỆM ĐIỆN TỬ CƠ BẢN (KHÔNG GỒM TBDC)

📘 Mô tả chi tiết sản phẩm

Thiết bị khảo sát dòng điện qua diode là bộ dụng cụ thí nghiệm điện tử cơ bản dùng để nghiên cứu đặc tính dẫn điện một chiều của diode, mạch chỉnh lưu và ảnh hưởng của tải trong mạch. Các linh kiện được gắn cố định trên đế nhựa cách điện giúp thao tác dễ dàng, an toàn và thuận tiện lắp ráp mạch.

Hệ thống đầu cắm chuẩn 4mm tương thích với nguồn thí nghiệm, đồng hồ đo và dây nối phòng lab. Màu sắc đầu cắm được phân biệt rõ ràng giữa cực vào và ra giúp học sinh nhận biết nhanh chiều dòng điện và tránh đấu sai mạch.

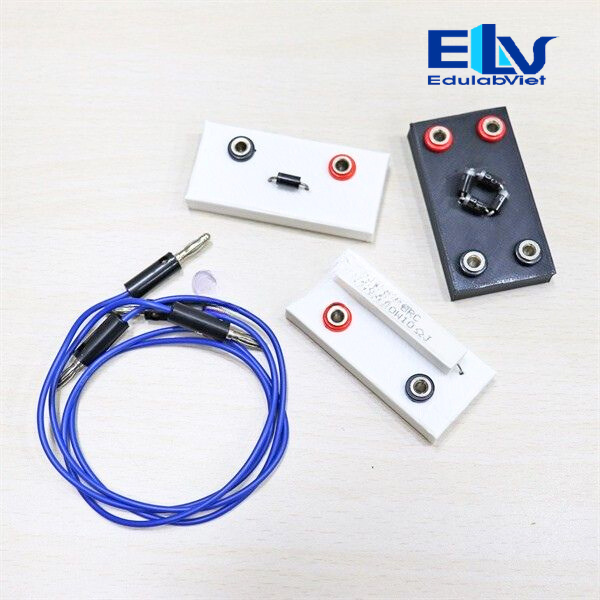

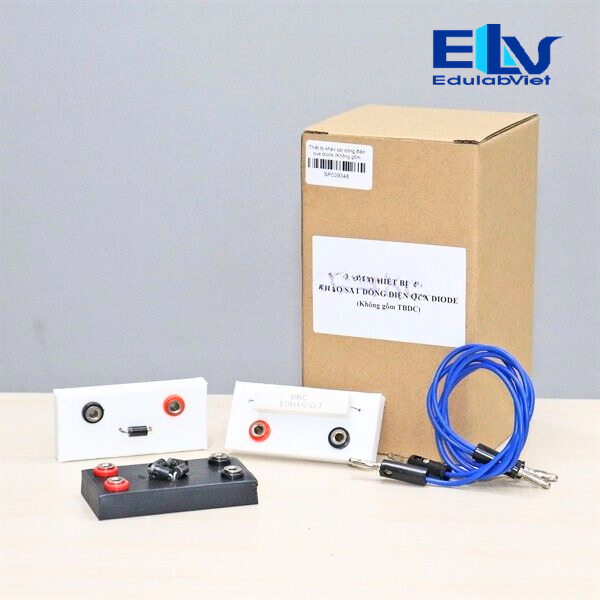

📦 Bộ sản phẩm gồm

1. Diode bán dẫn FR508 gắn trên đế nhựa 75 × 35 × 10 mm

   • 2 lỗ cắm đường kính 4 mm

2. Cầu diode chỉnh lưu (4 diode FR508) trên đế 75 × 35 × 10 mm

   • 2 lỗ đen: đầu vào

   • 2 lỗ đỏ: đầu ra

3. Điện trở tải 10Ω – 10W trên đế 75 × 25 × 10 mm

   • 2 lỗ cắm 4 mm

4. Dây dẫn kết nối

   • Số lượng: 2 dây

   • Tiết diện: 0.75 mm²

   • Chiều dài: 50 mm

   • Đầu cắm: chuôi 4 mm

⚙️ Thông số kỹ thuật chính

• Loại linh kiện: Diode FR508

• Chuẩn kết nối: Jack 4 mm

• Vật liệu đế: Nhựa cách điện

• Điện trở tải: 10Ω – 10W

• Tương thích: nguồn thí nghiệm – đồng hồ đo – bảng mạch thực hành

⭐ Ưu điểm nổi bật

• Minh họa trực quan nguyên lý diode

• Linh kiện gắn sẵn, dễ thao tác

• Đế cách điện an toàn sử dụng

• Chuẩn jack phổ biến 4mm

• Phù hợp chương trình học điện tử cơ bản

🎯 Ứng dụng

• Thí nghiệm đặc tuyến V–I của diode

• Khảo sát mạch chỉnh lưu

• Bài học linh kiện bán dẫn

• Thực hành điện tử cơ bản
